戶外景觀工程中的雕塑與護欄長期暴露于自然環境，沿海地區的鹽霧侵蝕、干濕交替與溫度波動，對材料的耐蝕性和外觀穩定性提出嚴苛要求。304 與 316 不銹鋼作為景觀工程的主流選材，因合金成分差異，在耐鹽霧腐蝕和外觀保持性上呈現顯著分化。本文結合鹽霧試驗數據與工程實踐案例，系統對比兩者核心性能，為景觀工程選材提供專業參考。
一、耐鹽霧腐蝕性能：從鈍化膜特性到實際服役表現
鹽霧環境的核心危害是氯離子（Cl?）對不銹鋼鈍化膜的破壞，304 與 316 的耐蝕差異源于鉬元素對鈍化膜的優化升級。
1. 鹽霧試驗數據量化對比
依據 ASTM B117 中性鹽霧（NSS）測試標準，兩者表現差異明顯：未處理狀態下，304 不銹鋼僅能耐受 48-72 小時鹽霧，96 小時后銹斑面積達 10-15%，出現零星點蝕；316 不銹鋼因含 2-3% 鉬元素，未處理狀態下耐受時間提升至 120-168 小時，1000 小時鈍化處理后無明顯腐蝕。在模擬沿海酸性鹽霧的 AASS 試驗中，304 僅能維持 12-24 小時，而 316 可延長至 48-72 小時，腐蝕速率僅為 304 的 1/5。
2. 腐蝕機制與工程案例驗證

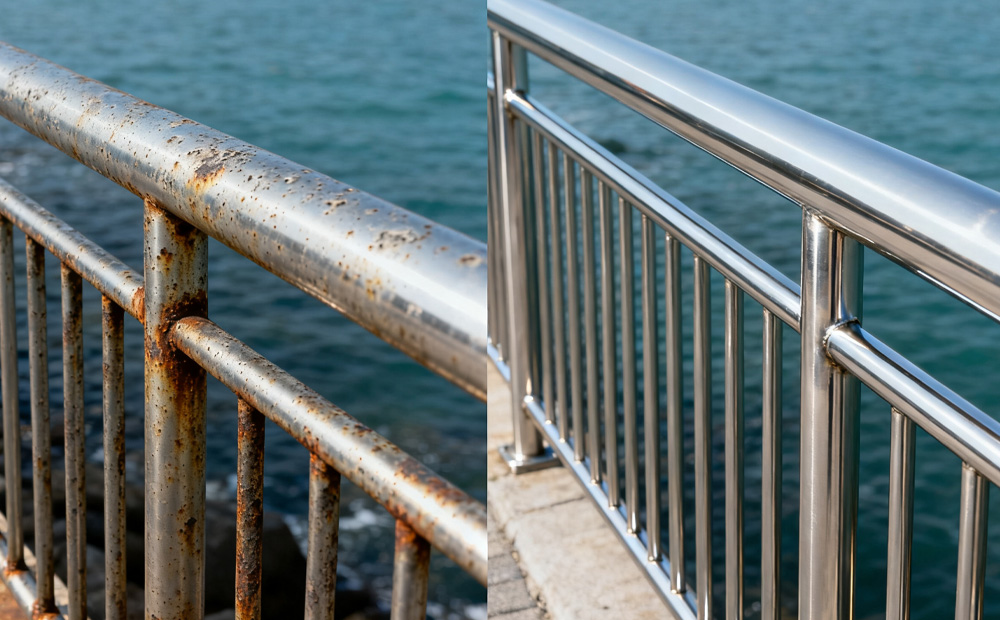

304 不銹鋼的鈍化膜主要成分為 Cr?O?，在 Cl?作用下易被穿透，形成點蝕坑并逐步擴展；316 則形成 Cr-Mo-O 復合鈍化膜，MoO?能有效阻擋 Cl?滲透，點蝕臨界溫度從 304 的 15℃提升至 45℃。某濱海景區案例顯示，304 不銹鋼護欄服役 3 年后出現大面積點蝕，腐蝕深度達 0.02mm，5 年銹蝕面積超 30%；同期安裝的 316 護欄僅邊緣有輕微變色，無點蝕現象，維護成本降低 60%。此外，316L 低碳版本可避免焊接部位的晶間腐蝕，對雕塑拼接縫、護欄焊縫等關鍵部位的耐久性至關重要。
二、外觀保持性：從表面狀態到長期美學穩定性
景觀工程對不銹鋼的外觀要求嚴苛，光澤度衰減、銹跡殘留、表面缺陷等均會影響景觀效果，兩者的外觀保持性差異與耐蝕性直接相關。
1. 光澤度與表面完整性保持
304 不銹鋼在鹽霧環境中易因局部腐蝕出現銹斑、流痕銹，鏡面或拉絲表面的光澤度在 3-5 年內顯著衰減；316 不銹鋼因耐蝕性更強，表面能長期維持平整，鏡面效果可保持 8-10 年，比 304 延長 2-3 年。鈍化處理后，316 的 Cr-Mo-O 膜層厚度達 0.4-0.6μm，比 304 更致密，能有效抵御粉塵、雨水侵蝕，減少污漬附著，清潔后可快速恢復原有光澤。
2. 腐蝕對外觀的破壞性差異
304 不銹鋼發生點蝕后，表面形成的 0.1-0.5mm 蝕坑會成為污垢堆積的死角，難以通過常規清潔去除，嚴重破壞雕塑的造型完整性和護欄的視覺整潔度；316 不銹鋼即使長期服役，也不易出現明顯點蝕和銹痕，僅可能出現輕微均勻變色，對外觀影響極小。某城市廣場 304 不銹鋼雕塑在服役 4 年后，因鹽霧腐蝕導致表面銹跡斑駁，需花費高額費用酸洗修復；而采用 316 不銹鋼的同類型雕塑，6 年后仍保持良好外觀狀態。
三、工程選型建議：場景適配與成本平衡
結合性能差異與景觀工程需求，304 與 316 的選型需遵循 “環境腐蝕等級 - 功能需求 - 成本預算” 三維原則：
1. 304 不銹鋼的適用邊界
適用于內陸干燥地區、遠離海岸線（＞1km）的景觀工程，如城市公園護欄、內陸景區雕塑。此類環境氯離子濃度＜50ppm，304 經鈍化處理后可滿足 10-15 年服役需求，且成本比 316 低 25%-30%，性價比優勢顯著。需注意避免用于焊縫密集的復雜雕塑或高濕度封閉環境。
2. 316 不銹鋼的優選場景
沿海地區（距海岸線＜1km）、高鹽霧工業區或對外觀持久性要求高的高端景觀工程，如濱海步道護欄、城市核心區地標雕塑。建議選用 316L 低碳型號，尤其針對焊接結構件，可有效規避晶間腐蝕風險，延長使用壽命至 20 年以上。對于鏡面、拉絲等特殊表面處理的雕塑，316 是保障外觀長期穩定的核心選擇。
304 與 316 不銹鋼在戶外景觀工程中的性能差異，本質是鉬元素帶來的耐鹽霧腐蝕與外觀保持性升級。304 憑借成本優勢，在低腐蝕環境中仍是經濟型選擇；316 則通過 Cr-Mo-O 復合鈍化膜的結構優勢，在高鹽霧、高外觀要求場景中展現不可替代的價值。
景觀工程選材需摒棄 “一刀切” 思維，根據環境腐蝕等級和功能需求精準匹配。隨著沿海景觀項目的增多和美學要求的提升，316 不銹鋼在雕塑、護欄中的應用比例將持續擴大，而通過鈍化、封閉等表面處理工藝優化，可進一步放大其性能優勢，實現工程耐久性與美學價值的雙重保障。
